подойдёт ли эта антенна?

Какую антенну выбрать, установка и настройка антенн
Аватара пользователя
Arslan
Новичок
Сообщения: 11
Зарегистрирован: 11 мар 2012, 11:52

Re: подойдёт ли эта антенна?

Сообщение Arslan »

Сергей671 писал(а):Вот подходящая антенна(на последнем рисунке по теме)-усовершенствованный волновой канал-логопериодическая и всё же для усиления её отдачи советую снять длинные усы -они для МВ и в фильтре сложения отпаять кабель ДМВ части и припаять его на уходящий кабель снижения тем самым убрав МВ и потери самого фильтра который попросту тут не нужен -логика по выходу имеет 75 ом 3-5 дб можно этим выиграть.
Т.е. Вы предлагаете полностью убрать плату?




ККК

Re: подойдёт ли эта антенна?

Сообщение ККК »

Arslan писал(а):
Сергей671 писал(а):Вот подходящая антенна(на последнем рисунке по теме)-усовершенствованный волновой канал-логопериодическая и всё же для усиления её отдачи советую снять длинные усы -они для МВ и в фильтре сложения отпаять кабель ДМВ части и припаять его на уходящий кабель снижения тем самым убрав МВ и потери самого фильтра который попросту тут не нужен -логика по выходу имеет 75 ом 3-5 дб можно этим выиграть.
Т.е. Вы предлагаете полностью убрать плату?

я как то писал какая самая лучшая антена так мое сообщение удалили)))) :lol:



ККК

Re: подойдёт ли эта антенна?

Сообщение ККК »

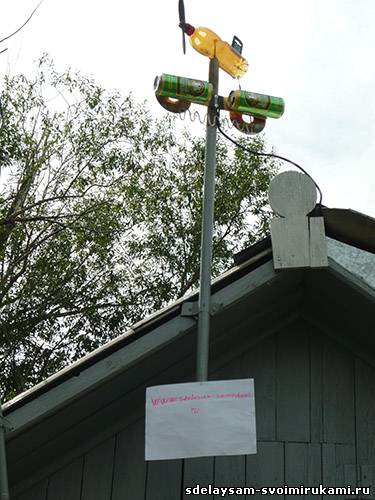

вот как вариант))
Последний раз редактировалось Олег Бондаренко 18 мар 2012, 22:04, всего редактировалось 2 раза.
Причина: для приколов есть отдельная тема, оставляю чтоб прочитали, позже удалю сообщение



Аватара пользователя
Fagor
Профессионал
Профессионал
Сообщения: 600
Зарегистрирован: 17 мар 2012, 08:34

Re: подойдёт ли эта антенна?

Сообщение Fagor »

Сергей671 писал(а):А 1 км от вышки и кабель втыкать не надо достаточно тонкой отвёртки или пол метра медной проволоки.
Даже с кабилем,2м.не все каналы в зеркальном качистве.



Прохожий
Профессионал
Профессионал
Сообщения: 451
Зарегистрирован: 04 мар 2012, 11:39
Поблагодарили: 2 раза

Re: подойдёт ли эта антенна?

Сообщение Прохожий »

ККК
Поскольку антенна о которой Вы спрашивали, является логопериодической, то после удаления длинных усов,
подключать следует так как тут описано.



А. Мачта
В. Металлическая пластина (размеры 87х30х5)
С. металлические трубки d 16...19мм
d. текстолитовая пластина (размеры 87х30х5)
e. оплетка
f. коаксильный кабель
g. центральная жила
7,6,5,4,3,2,1. вибраторы

Сборка

1. Взять две металлические трубки длинной 450мм., и диаметром 16...19мм.
2. Изготовить две пластины размерами 87х30х5мм. (одна из металла, другая из текстолита), высверлить в них отверстия, как показано на рисунках.
3. Закрепить трубки в пластинах (к металлической на пайку, а к текстолитовой с помощью винтов, прикрученных с торцов пластины диаметром 2,5мм.
4. В металлических трубках, вдоль их длинны, на расстояниях, указанных на рисунке, высверлить отверстия диаметром 3,3мм. и нарезать резьбу М4.
5. Вкрутить в отверстия 14 директоров, изготовленных из прутка диаметром 5мм. На одном конце каждого прутка нарезать резьбу М4, на длину 10мм.
Длины директоров, с учетом части длинны конца с нарезанной резьбой, согласно номеру вибратора (см. рис), приведены в таблице:

№ вибратора.....длинна в мм.....кол-во штук
1................................107....................2
2................................129....................2
3................................155....................2
4................................186....................2
5................................225....................2
6................................272....................2
7................................330....................2

6. Провести коаксильный кабель в одной из трубок и распаять согласно рисунка. Концы пайки покрасить краской.
7. Прикрепить антенну к мачте.
8. Направить антенну на телецентр.
http://domashniehitrosti.ru/tv6.html
или
http://www.radiomaster.ru/shemi/antenna/logo_an.php

А еси Вам еще и усилитель приспичит к ней прикрутить, то надо будет разрезать кабель ниже антенны на расстоянии примерно 1-2 метра, и в разрыв воткнуть этот усилитель.
НО! Еси будете использовать усилитель от "полячки" , то из него нужно будет выкинуть симметрирующий трансформатор (на ферритовом колечке).
Удачи.



ККК

Re: подойдёт ли эта антенна?

Сообщение ККК »

Прохожий писал(а):ККК
Поскольку антенна о которой Вы спрашивали, является логопериодической, то после удаления длинных усов,
подключать следует так как тут описано.



А. Мачта
В. Металлическая пластина (размеры 87х30х5)
С. металлические трубки d 16...19мм
d. текстолитовая пластина (размеры 87х30х5)
e. оплетка
f. коаксильный кабель
g. центральная жила
7,6,5,4,3,2,1. вибраторы

Сборка

1. Взять две металлические трубки длинной 450мм., и диаметром 16...19мм.
2. Изготовить две пластины размерами 87х30х5мм. (одна из металла, другая из текстолита), высверлить в них отверстия, как показано на рисунках.
3. Закрепить трубки в пластинах (к металлической на пайку, а к текстолитовой с помощью винтов, прикрученных с торцов пластины диаметром 2,5мм.
4. В металлических трубках, вдоль их длинны, на расстояниях, указанных на рисунке, высверлить отверстия диаметром 3,3мм. и нарезать резьбу М4.
5. Вкрутить в отверстия 14 директоров, изготовленных из прутка диаметром 5мм. На одном конце каждого прутка нарезать резьбу М4, на длину 10мм.
Длины директоров, с учетом части длинны конца с нарезанной резьбой, согласно номеру вибратора (см. рис), приведены в таблице:

№ вибратора.....длинна в мм.....кол-во штук
1................................107....................2
2................................129....................2
3................................155....................2
4................................186....................2
5................................225....................2
6................................272....................2
7................................330....................2

6. Провести коаксильный кабель в одной из трубок и распаять согласно рисунка. Концы пайки покрасить краской.
7. Прикрепить антенну к мачте.
8. Направить антенну на телецентр.
http://domashniehitrosti.ru/tv6.html
или
http://www.radiomaster.ru/shemi/antenna/logo_an.php

А еси Вам еще и усилитель приспичит к ней прикрутить, то надо будет разрезать кабель ниже антенны на расстоянии примерно 1-2 метра, и в разрыв воткнуть этот усилитель.
НО! Еси будете использовать усилитель от "полячки" , то из него нужно будет выкинуть симметрирующий трансформатор (на ферритовом колечке).
Удачи.
благодарствую за ответ конечно же но я вроде как и не интересовался)) дай бог если мне продадут тут этот ресивер я вам покажу на какой антене он будет работать))))))



Прохожий
Профессионал
Профессионал
Сообщения: 451
Зарегистрирован: 04 мар 2012, 11:39
Поблагодарили: 2 раза

Re: подойдёт ли эта антенна?

Сообщение Прохожий »

Ой !
Пробачтэ.
Перепутал, это ж Arslan Спрашивал, о том надо ли плату выкидывать?
А я перепутал.
Каюсь. :)



Romek
Новичок
Сообщения: 17
Зарегистрирован: 10 мар 2012, 21:34

Re: подойдёт ли эта антенна?

Сообщение Romek »

Інструкція по настройці антени для цифрового телебачення

Чому важливо правильно налаштувати антену?
Якість прийому цифрового телебачення багато в чому залежить від того, наскільки якісно встановлена приймальна антена. Якщо після настройки цифрової приставки Ви спостерігаєте "розсип" зображення на "квадратики", чуєте клацаючі звуки замість звукового супроводу, то можливо Ваша антена потребує настройки.

Як зрозуміти, чи добре налаштована антена?
У тюнері є покажчики рівня сигналу і якості сигналу. Якщо антена набудована правильно, то свідчення рівня сигналу повинні бути 60% і вище, а показники якості сигналу 70% і вище. Якщо свідчення такі і є, але якість все одно погане, подзвоніть в технічну підтримку за місцем проживання.

Яка антена потрібна?
Це залежить від того, як далеко Ви живете від ретранслятора цифрового телебачення, на якому поверсі, куди дивляться Ваші вікна, а також від рівня промислових і побутових перешкод. Чим далі Ви живете, тим більше могутня антена потрібна. На відстані від ретранслятора близько 15 км сигнал стає настільки слабким, що прийом буде неможливий навіть на хорошу антену. Якщо між Вашим будинком і ретранслятором знаходиться піднесеність, високий будинок, ліс або якщо поряд є станція стільникового зв'язку, то прийом може бути утруднений або неможливий.

Якщо Ви живете зовсім поряд з ретранслятором, то Вам не потрібна антена з підсилювачем. Більш того, використовування такої антени зробить прийом неможливим. Використовуйте малогабаритну антену з коефіцієнтом посилення антени 4-8 дБ. Спробуйте використовувати кімнатні антени на підставці.
Якщо ви живете на відстані 1-3 км. від ретранслятора. Все залежатиме від того, куди виходять вікна і від поверху. Якщо вікна виходять у бік ретранслятора і ви живете на верхніх поверхах, то спробуйте недорогу малогабаритну антену на підставці. Коефіцієнт посилення цієї антени 2-8 дБ. Якщо Ви живете на нижніх поверхах, може потрібно антена з коефіцієнтом посилення 6-8 дБ і підсилювачем. Спробуйте використовувати кімнатні антени на підставці.

Якщо Ви живете на відстані 3-7 км. від ретранслятора. Все залежатиме від того, куди виходять вікна і від поверху. Якщо вікна виходять у бік ретранслятора і ви живете на верхніх поверхах, то спробуйте антену з коефіцієнтом посилення 6-12 дБ і підсилювачем. Спочатку включите антену без підсилювача. Якщо не вдасться добитися хорошої якості – включите підсилювач. Бажана установка антени поза приміщенням – із зовнішньої сторони вікна, на балконі, щоглі і т.п.
Якщо Ви живете на відстані більше 7 км. від ретранслятора. Ви живете в так званій "зоні невпевненого прийому", тобто якісний прийом не гарантується. Проте це зовсім не значить що прийом неможливий зовсім, просто доведеться трохи більше поекспериментувати. Використовуйте антену з коефіцієнтом посилення не менше 8 дБ і підсилювачем. Бажана установка антени поза приміщенням – із зовнішньої сторони вікна, на балконі, щоглі і т.п.

Яка антена краща – кімнатна або зовнішня?
Це залежить від того, як далеко Ви живете від ретранслятора цифрового телебачення, на якому поверсі, куди дивляться Ваші вікна, а також від рівня промислових і побутових перешкод.

Якщо у Вас встановлені пластикові віконні коробки, то прийом на кімнатну антену може бути утруднений або взагалі неможливий навіть поблизу ретранслятора.
Якщо Ви живете не далі 3 км. від ретранслятора – спробуйте спочатку приймати на кімнатну антену з дотриманням всіх рекомендацій цієї інструкції. Якщо на кімнатну антену не вдається приймати – використовуйте зовнішню.

Куди направити антену?
Приймаючи аналогове телебачення, ми звикли направляти антену у бік ретранслятора. У цифровому телебаченні це абсолютно не обов'язково. "Цифра" добре працює і за наявності відображених сигналів. Якщо Вам не вдалося одержати хорошої якості, направивши антену у бік ретранслятора, спробуйте будь-які інші напрями. В першу чергу спробуйте направляти антену на високі будови, труби, високі дерева, ліс або гори, які знаходяться в полі видимості.

Я вже приймаю аналогове телебачення на антену. Мені потрібна нова антена для "цифри" ?
Спробуйте підключити наявну антену до антенного входу цифрової приставки, налаштувати приставку і подивитися рівень і якість цифрового сигналу, що приймається. Якщо рівень і якість хороші, то інша антена не потрібна.

Я перепробував всі способи і не можу прийняти цифрове телебачення! Що робити?
Спробуйте набудувати Вашу приставку в ручному режимі. Як використовувати цей режим, написано в інструкції з експлуатацій до приставки. Для того, щоб виробити таку настройку, потрібно знати номери телевізійних каналів, на яких працює цифрове телебачення у Вашому місті. Ці номери відрізняються в різних містах, тому ми не можемо вказати їх в цій інструкції.

Перевірте якість роз'ємів і сполучного кабелю. Якщо є які-небудь пошкодження, їх потрібно усунути. Для ремонту звертайтеся до ділера, у якого антена була куплена, або в ремонтну майстерню.

Якщо настройка в ручному режимі не допомогла, і Ви вичерпали всі способи настройки антени, які приведені в даній інструкції, значить, прийом неможливий. Причин цьому може бути декілька: від несправності ретранслятора або профілактичних робіт, до наявності перешкоди в ефірі. Спробуйте налаштувати Вашу приставку наступного дня.
Последний раз редактировалось Олег Бондаренко 20 мар 2012, 23:52, всего редактировалось 1 раз.
Причина: думаю так лучше :)



Аватара пользователя
Олег Бондаренко
Администратор
Сообщения: 5528
Зарегистрирован: 21 фев 2012, 19:58
Благодарил (а): 52 раза
Поблагодарили: 77 раз

Re: подойдёт ли эта антенна?

Сообщение Олег Бондаренко »

Кстати очень полезный пост от Romek - спасибо!



Прохожий
Профессионал
Профессионал
Сообщения: 451
Зарегистрирован: 04 мар 2012, 11:39
Поблагодарили: 2 раза

Re: подойдёт ли эта антенна?

Сообщение Прохожий »

Romek
Отличное руководство!
Вот только (ну это мне так кажется) форум читают огромное количество народу, и не из Украины в том числе.
Исходя из этого лучше бы на Русском языке, ведь его понимают все , а вот Украинский не все.
И еще Вы указываете строго конкретные значения коэффициенту усиления, думаю все же лучше бы сделать пометки о том, что они так же зависят
от конкретных условий, местности проживания, то ест указанные коэффициенты усиления ориентировочные .

А вообще , скажем у меня, духу (терпения ) бы не хватило столько печатать :) . А вы напечатали, и главное правильно и по делу, за что еще раз СПАСИБО.



Аватара пользователя
Arslan
Новичок
Сообщения: 11
Зарегистрирован: 11 мар 2012, 11:52

Re: подойдёт ли эта антенна?

Сообщение Arslan »

Romek писал(а):Инструкция по настройке антенны для цифрового телевидения

Почему важно правильно настроить антенну?
Качество приема цифрового телевидения во многом зависит от того, насколько качественно установлена ​​приемная антенна. Если после настройки цифровой приставки Вы наблюдаете "россыпь" изображение на "квадратики", слышите щелкающие звуки вместо звукового сопровождения, то возможно Ваша антенна требует настройки.

Как понять, хорошо ли настроена антенна?
В тюнере есть указатели уровня сигнала и качества сигнала. Если антенна настроена правильно, то показания уровня сигнала должны быть 60% и выше, а показатели качества сигнала 70% и выше. Если показания такие и есть, но качество все равно плохое, позвоните в техническую поддержку по месту жительства.

Какая антенна нужна?
Это зависит от того, как далеко вы живете от ретранслятора цифрового телевидения, на каком этаже, куда смотрят Ваши окна, а также от уровня промышленных и бытовых помех. Чем дальше вы живете, тем более мощная антенна нужна. На расстоянии от ретранслятора около 15 км сигнал становится настолько слабым, что прием будет невозможен даже на хорошую антенну. Если между вашим домом и ретранслятором находится возвышенность, высокий дом, лес или если рядом есть станция сотовой связи, то прием может быть затруднен или невозможен.

Если Вы живете совсем рядом с ретранслятором, то Вам не нужна антенна с усилителем. Более того, использование такой антенны сделает прием невозможным. Используйте малогабаритную антенну с коэффициентом усиления антенны 4-8 дБ. Попробуйте использовать комнатные антенны на подставке.
Если вы живете на расстоянии 1-3 км. от ретранслятора. Все зависит от того, куда выходят окна и от этажа. Если окна выходят в сторону ретранслятора и вы живете на верхних этажах, то попробуйте недорогую малогабаритную антенну на подставке. Коэффициент усиления этой антенны 2-8 дБ. Если Вы живете на нижних этажах, может потребоваться антенна с коэффициентом усиления 6-8 дБ и усилителем. Попробуйте использовать комнатные антенны на подставке.

Если Вы живете на расстоянии 3-7 км. от ретранслятора. Все зависит от того, куда выходят окна и от этажа. Если окна выходят в сторону ретранслятора и вы живете на верхних этажах, то попробуйте антенну с коэффициентом усиления 6-12 дБ и усилителем. Сначала включите антенну без усилителя. Если не удастся добиться хорошего качества - включите усилитель. Желательна установка антенны вне помещения - с внешней стороны окна, на балконе, мачте и т.п.
Если Вы живете на расстоянии более 7 км. от ретранслятора. Вы живете в так называемой "зоне неуверенного приема", то есть качественный прием не гарантируется. Однако это вовсе не значит, что прием невозможен вовсе, просто придется чуть больше поэкспериментировать. Используйте антенну с коэффициентом усиления не менее 8 дБ и усилителем. Желательна установка антенны вне помещения - с внешней стороны окна, на балконе, мачте и т.п.

Какая антенна лучше - комнатная или внешняя?
Это зависит от того, как далеко вы живете от ретранслятора цифрового телевидения, на каком этаже, куда смотрят Ваши окна, а также от уровня промышленных и бытовых помех.

Если у Вас установлены пластиковые оконные коробки, то прием на комнатную антенну может быть затруднен или вообще невозможен даже вблизи ретранслятора.
Если Вы живете не далее 3 км. от ретранслятора - попробуйте сначала принимать на комнатную антенну с соблюдением всех рекомендаций этой инструкции. Если на комнатную антенну не удается принимать - используйте внешнюю.

Куда направить антенну?
Принимая аналоговое телевидение, мы привыкли направлять антенну в сторону ретранслятора. В цифровом телевидении это совершенно не обязательно. "Цифра" хорошо работает и при наличии отраженных сигналов. Если Вам не удалось получить хорошего качества, направив антенну в сторону ретранслятора, попробуйте любые другие направления. В первую очередь попробуйте направлять антенну на высокие строения, трубы, высокие деревья, лес или горы, которые находятся в поле видимости.

Я уже принимаю аналоговое телевидение на антенну. Мне нужна новая антенна для "цифры"?
Попробуйте подключить имеющуюся антенну к антенному входу цифровой приставки, настроить приставку и посмотреть уровень и качество цифрового сигнала. Если уровень и качество хорошие, то другая антенна не нужна.

Я перепробовал все способы и не могу принять цифровое телевидение! Что делать?
Попробуйте настроить Вашу приставку в ручном режиме. Как использовать этот режим, написано в инструкции по эксплуатации к приставке. Для того, чтобы выработать такую ​​настройку, нужно знать номера телевизионных каналов, на которых работает цифровое телевидение в Вашем городе. Эти номера отличаются в разных городах, поэтому мы не можем указать их в этой инструкции.

Проверьте качество разъемов и соединительного кабеля. Если есть какие-либо повреждения, их необходимо устранить. Для ремонта обращайтесь к дилеру, у которого антенна была куплена, или в ремонтную мастерскую.

Если настройка в ручном режиме не помогло, и Вы исчерпали все способы настройки антенны, которые приведены в данной инструкции, значит, прием невозможен. Причин этому может быть несколько: от неисправности ретранслятора или профилактических работ, в наличии помехи в эфире. Попробуйте настроить Вашу приставку следующего дня.



Прохожий
Профессионал
Профессионал
Сообщения: 451
Зарегистрирован: 04 мар 2012, 11:39
Поблагодарили: 2 раза

Re: подойдёт ли эта антенна?

Сообщение Прохожий »

Arslan
:good: :beer:



Аватара пользователя
Daily
Новичок
Сообщения: 33
Зарегистрирован: 08 мар 2012, 23:13

Re: подойдёт ли эта антенна?

Сообщение Daily »

Romek, классная инструкция! :good: :good: :good:



Связист

Re: подойдёт ли эта антенна?

Сообщение Связист »

Digital-TV писал(а):Кстати очень полезный пост от Romek - спасибо!
Я бы посоветовал слово "очень" заменить на "относительно".
Поясню почему. В сием повествовании очень много упоров делается на расстояние до ТЦ. Но само по себе расстояние еще ничего не значит. На уровень и качество приема влияет очень много факторов. И агульное оперирование только показателем расстояния до ТЦ неприменно будет вводить непосвященного человека в существенное заблуждение. Чтобы точно знать какую антенну применить необходимо знать напряженность поля в точке приема. А это могут знать очень малое число людей. А уж владеют достоверными данными (результатами контрольных замеров на местности) вообще единицы. Поэтому, как уже здесь советовалось, лучше методом подбора от меньшего к большему (по Ку и ширине равномерной АЧХ).



gevel12
Герой Форума Т2
Герой Форума Т2
Сообщения: 452
Зарегистрирован: 13 апр 2012, 22:05
Благодарил (а): 2 раза
Поблагодарили: 6 раз

Re: подойдёт ли эта антенна?

Сообщение gevel12 »

Arslan писал(а):
а можно узнать у специалистов по логопериодическим антенам-там на фото крепление к мачте перекорачивает верх и низ антены :( это какое-то ноу-хау
для диапазона 300 Тгц??? :( :(
