Самодельная ДМВ антенна

[plyrvt]

Добрый час. Спасибо за ответ. Элементы закреплены на пластмассовых вставках( болты я думаю не в счет). и как бы просится вибратор перевернуть и закрепить наоборот или не стоит?

[Олег Бондаренко]

Есть информация, что совсем скоро будет запущен 5-й мультиплекс с частотами в метровом диапазоне. Если планируете антенны, то рассчитывайте и на МВ частоты.

Скоро – это приблизительно когда?

После отключения аналога.

[alexander_k62]

Т.е. демонтировать антенны МВ и выбрасывать суммматор получается нет необходимости.

[plyrvt]

Т.е. демонтировать антенны МВ и выбрасывать суммматор получается нет необходимости.

звучит странно почему МВ. После отключения аналога, свободных частот в ДМВ будет "жопой жуй".
Существующий передатчики, фидеры и антенны Kathrein - ДМВ. Добавить туда ещё 1 канал ДМВ будет сравнительно недорого. Строить принципиально другие антенны, покупать принципиально другие передатчики - сравнительно дорого.
Из МВ каналов тюнерами поддерживаются только 6-12 каналы

[Sefirot]

Ще в 16 році велася мова про те, що у 17-му планується запустити мультиплекс на базі оснащення РРТ, переобладнаного під цифру. Тоді навіть озвучували якусь мільйонну суму, що виділяється на ці заходи. Однак, такого не сталося.

Вивільнені в перспективі ДМВ частоти також не зрозуміло навіщо маринувати?

Але якщо ведеться мова про МВ діапазон, то може бути, що хоч, навіть всупереч логіці.

Тут головне, що хотілося б напевно про це знати наперед.
Кабельне уже дорожчає, а згідно заяв операторів, буде іще дорожчим. Далеко не кожен пенсіонер поставить супутникову антену. З економічних міркувань люди починають переходити на Т2.

Якщо дійсно з’явиться мультиплекс в метровому діапазоні, тоді варто відразу ставити відповідну широкополосну антену, типу такої:

Бо віддати тому ж самому пенсіонеру 300 грн. за, наприклад, ось таку, котра потім не зможе приймати усі канали – це якось не по фен-шую.

[plyrvt]

вона не широкополосна ні по КСВ ні особливо по направленості.
Після того як ширина екрана стає меншою ніж 0.5 лямбда, екран стає працювати як ДИРЕКТОР, направляє випромінення назад.

В польської антени ASP-8. ту що я купив для написнаня статті - нульове підсилення 0 dBi на частоті 280 МГц, а на частоті 12-го каналу підсилення -10 dBi (ослаблення -12 dBd тобто в 16 разів проти диполя)

[Sefirot]

Це Ви маєте на увазі промисловий зразок, який має довгі верхні вібратори, а інші короткі по 140 мм?

В такій на метрових хвилях прийом зі сторони рефлектора дійсно кращий, аніж спереду.

У мене ось така антена (де усі пластинчаті вібратори по 195 мм.) чудово приймає 10-й і 12-й канали.


По двоповерховій такого типу виробником заявлені наступні характеристики:

[plyrvt]

Скидаєте розміри будь-якої яка цікавить і я прожену HFSS модель.
В те що заявлено категорично не вірю.

[alexander_k62]

Все це добре. А от в місті Дніпро (колишній Дніпропетровськ) діапазон 6-12 канали (7,9,11) має вертикальну полярізацію. Без старої доброї АТВК -7/6-12 не обійтись.

[plyrvt]

Все це добре. А от в місті Дніпро (колишній Дніпропетровськ) діапазон 6-12 канали (7,9,11) має вертикальну полярізацію. Без старої доброї АТВК -7/6-12 не обійтись.

як на мене то варіант з КРРТ то якийсь нонсенс.
Вартість послуг КРРТ в 2 раз вища послуг Зеонбуд, при тому що послуги надаються для 4 рази меншої кількості замовників. Тобто для 1 канала оплачувати чеки КРРТ в 8 разів дорожче за чеки Зеонбуд.

Фразу "планується запустити мультиплекс на базі оснащення РРТ, переобладнаного під цифру" якщо вона правда, слід читати не "телекомпанії яким не дісталося місця в 4 мультиплексах хочуть почати платити гроші КРРТ", а "КРРТ хоче щоб після вимкнення аналога хто-небудь далі продовжував оплачувати непідйомні чеки"

Хотєть - не вредно.

Бо віддати тому ж самому пенсіонеру 300 грн. за, наприклад, ось таку, котра потім не зможе приймати усі канали – це якось не по фен-шую.

Два зауваження:
1) Що такого страшного якщо ще крім 32 каналів не будуть прийматися якісь? Особливо коли мова про "бідного пенсіонера"
2) І що ви пропонуєте? Скільки буде коштувати і який розмір буде мати антена, яка може приймати 174-860 МГц з тим підсиленням яке має та антена за 300 грн? Комбіновані/широкосмугові антени вирішують цю проблему менше як за 300 грн? Допустимо VHF вже почалося мовлення, я живу в місцевості де для прийому ДМВ треба антена за 300 грн: яку мені купити антену на 174-860?

[Sefirot]

Ще позаминулого року була інформація у різних ЗМІ про плани розбудови мережі КРРТ, а також про міграцію туди найбільших телеканалів. Кому це вигідно, а кому ні – це вже інше питання. Як бачимо, реалізовано це не було.

Питання не лише у тому, що підключення Т2 повинно бути бюджетним, а і в тому, що умовах багатоповерхівок далеко не кожен захоче собі на балкон чіпляти великогабаринті комбіновані антени.
Якщо рівень сигналу дозволяє використовувати антену з меншим підсиленням, тоді варто пошукати щось менш громіздке.
Наприклад, в таких антен проблем з прийомом 10-го і 12-го ТВК нема.

Допустимо VHF вже почалося мовлення, я живу в місцевості де для прийому ДМВ треба антена за 300 грн: яку мені купити антену на 174-860?

От і я про те. На днях у знайомого перевіряли, чи буде з його будинку у місті прийматися Т2. (Не хочуть люди надалі щомісяця платити за ТБ). На винесену назовні ДМВ кімнатну антену дві нижні частоти до 30%, дві верхні – 9%. Сигнал стабільний. Дах будинку реконструйовано, так, що розмістити там антену неможливо.

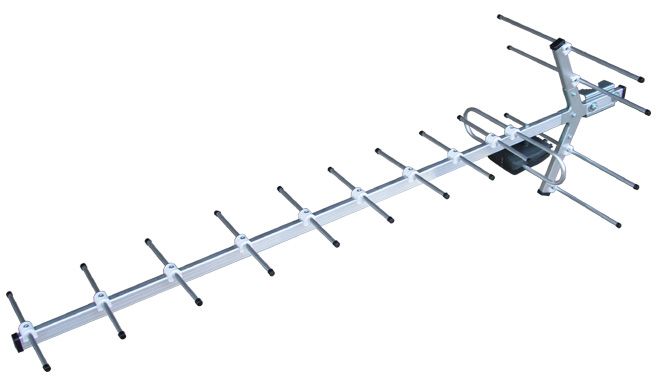

Вирішили на кронштейні біля вікна встановити ось таку:

Тут з’являється інформація про можливу появу мультиплексу в метровому діапазоні. Якщо це так, тоді доцільно було б уже встановити якусь таку:

Але в такому випадку і кронштейн потрібно довший брати. Однак, чи буде цифрове мовлення на метрах, достовірно не відомо. Якщо його не буде, то на комбіновані антени дивитись не потрібно.

[plyrvt]

Все рівно найвигіднішим рішенням буде дві антени і суматор. Як на останньому фото. Антен які перекривають 174-860 немає. Навіть 470-860 більшість не перекривають

Постанова КМУ №269
План заходів щодо впровадження в Україні цифрового телерадіомовлення
1. Проведення перепланування частотних виділень плану GE06 у смузі радіочастот 470—694 МГц шляхом здійснення міжнародної координації

2. Проведення робіт з конвертації спланованих частотних виділень плану GE06 у присвоєння радіочастот загальнонаціональних мультиплексів у смузі радіочастот 470—694 МГц (підготовка висновків щодо можливості та умов користування)

3. Розроблення висновків щодо можливості та умов користування радіочастотним ресурсом України для потреб телерадіомовлення (мережі синхронного цифрового наземного телевізійного мовлення) в смузі радіочастот 470—694 МГц для вивільнення смуги 790—862 МГц

4. Опрацювання питання щодо концепції використання смуги радіочастот 174—230 МГц

5. перепланування частотних виділень плану GE06 у смузі радіочастот 174—230 МГц шляхом здійснення міжнародної координації;
конвертації спланованих частотних виділень плану GE06 в смузі радіочастот 174—230 МГц у присвоєння радіочастот

РІШЕННЯ НОМЕР 2679
Національна рада вирішила:

1. Звернутися до Державної служби спеціального зв’язку та захисту інформації України щодо внесення змін до Плану використання радіочастотного ресурсу України, затвердженого постановою КМУ від 09.06.2006 № 815, в частині перенесення радіотехнології «Цифрове наземне радіомовлення стандарту T-DAB» з розділу ІІ «Перспективні для впровадження радіотехнології» до розділу І «Діючі радіотехнології» в смузі радіочастот 174-230 МГц.

[Sefirot]

Не факт, що простого метрового діполя буде достатньо для прийому в умовах слабкого сигналу.
В такому випадку варто дивитися у бік більш складніших комібнованих антен.

Однак, тут знову проблема в габаритах

[Sefirot]

Антен які перекривають 174-860 немає. Навіть 470-860 більшість не перекривають

Ви якось пропонували власний варіант великогабаритної "вєєрної" ДМВ антени. За своїми розмірами вона може могла б захопити і смугу 174-230 МГц?

[plyrvt]

В такому випадку варто дивитися у бік більш складніших комібнованих антен.
Однак, тут знову проблема в габаритах

все рівно це 2 незалежні антени що працюють на суматор.

в США/Канаді DVB мовлення йде на 6-59 каналах (174-694 МГц). На американському форумі звідки я брав конструкції саморобних антен є антени і на VHF-Hi і комбіновані VHF-UHF. Але 700-862 МГц вони не перекривають. В нас по плану відключення аналога буде супроводжуватися вивільненням частот вище 694 МГц. Під 174-694 антени ще можна шукати, але не під 174-862 МГц
