Эфирная антенна Funke BM 4551

Сообщение Олег Бондаренко »

Эфирная антенна Funke BM 4551 (51 элемент). Предназначена для приема цифрового и аналогового эфирного телевидения на дальних расстояниях от передающего устройства, а также в местах неуверенного приёма сигнала. Как и все антенны Funke, антенна BM 4551 может быть использована для приёма сигнала с горизонтальной и вертикальной поляризацией. Качество деталей антенны, надежная конструкция, оптимизированная для приема на территории Украины, делает Funke BM 4551 современным и надежным устройством для Вас!



Тип - пассивная, наружная
Усиление dB - 16 дБ
Принимаемые каналы - 21-69
Количество элементов - 51
Диапазон частот - 470-862 МГц
Размер - Длина 1330 мм
Разъём - встроенный F разъём
Страна - Голландия
Гарантия - 1 год
Материал - Алюминий анодированный золотом



separatist
Новичок
Сообщения: 29
Зарегистрирован: 22 авг 2012, 10:51

Re: Эфирная антенна Funke BM 4551

Сообщение separatist »

У кого-то есть опыт эксплуатации этой антенны? Честно говоря, смущает наличие пластмассовых деталей и пластмассовых креплений вибраторов к оси антенны. Насколько это надежно, если на антенну могут садиться птицы, если будет сильный ветер? Также не увидел в комплекте крепления для антенны (к трубе или стене). Все-таки крепление идет в комплекте или нет?



Аватара пользователя
Олег Бондаренко
Администратор
Сообщения: 5528
Зарегистрирован: 21 фев 2012, 19:58
Благодарил (а): 52 раза
Поблагодарили: 77 раз

Re: Эфирная антенна Funke BM 4551

Сообщение Олег Бондаренко »

К оси крепится как защёлка (плотно), крепление к трубе



m2ts
Любопытный
Сообщения: 48
Зарегистрирован: 24 сен 2012, 15:40

Re: Эфирная антенна Funke BM 4551

Сообщение m2ts »

Антенная согласована на 75 Ом или у нее стоит плата согласования?



Аватара пользователя
ut9ee
Профессионал
Профессионал
Сообщения: 1395
Зарегистрирован: 08 мар 2013, 10:07
Поблагодарили: 4 раза

Re: Эфирная антенна Funke BM 4551

Сообщение ut9ee »

m2ts писал(а):Антенная согласована на 75 Ом или у нее стоит плата согласования?
Я не знаю, в инструкции к анненне написано. Или в интернете посмотрите.



m2ts
Любопытный
Сообщения: 48
Зарегистрирован: 24 сен 2012, 15:40

Re: Эфирная антенна Funke BM 4551

Сообщение m2ts »

Я не знаю, в инструкции к анненне написано. Или в интернете посмотрите.
Судя по ферритовому трансформатору на этой картинке плата согласования стоит в пассивном варианте



Аватара пользователя
ut9ee
Профессионал
Профессионал
Сообщения: 1395
Зарегистрирован: 08 мар 2013, 10:07
Поблагодарили: 4 раза

Re: Эфирная антенна Funke BM 4551

Сообщение ut9ee »

Это усилитель высокой частоты с входным сопротивлением 300 Ом и выходным 75 Ом, и согласующее устройство надо покупать 300/75 называется оно симетризатор в продавцов. Может будет работать и без усилителя, надо пробовать. Он ставится вместо этого усилителя. БП антенный не нужен, и питание антенны на тюнере должно быть отключено в меню.



Аватара пользователя
alexander_k62
Профессионал
Профессионал
Сообщения: 543
Зарегистрирован: 11 мар 2012, 11:07
Благодарил (а): 13 раз
Поблагодарили: 4 раза

Re: Эфирная антенна Funke BM 4551

Сообщение alexander_k62 »

Я считаю, что антенны промышленного производства такого уровня однозначно должны быть согласованы с антенным кабелем 75 Ом. Плата согласования (Кус=0дБ) или же заявленный в спецификации к антенне антенный усилитель однозначно имеют место присоединения кабеля. Значит и сопротивление антенны уже согласовано с сопротивлением кабеля. Это же не самоделки из сов. справочников "изготовь ТВ-антенну сам", где подробно объяснялось, как и что нужно сделать, чтобы согласовать сопротивление антенны и кабеля.



Аватара пользователя
Sefirot
Герой Форума Т2
Герой Форума Т2
Сообщения: 1396
Зарегистрирован: 28 июл 2014, 12:32
Благодарил (а): 11 раз
Поблагодарили: 28 раз

Re: Эфирная антенна Funke BM 4551

Сообщение Sefirot »

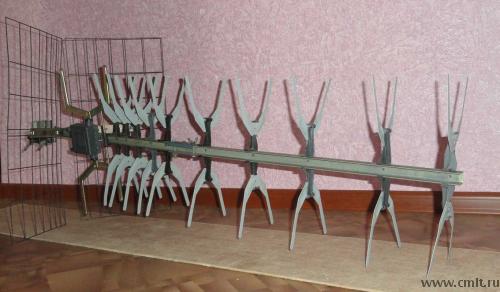

Стара радянська "Орбіта-4" виробництва заводу "Львівприлад"

Усе нове – давно забуте старе :) .



Аватара пользователя
Нэцкэ
Профессионал
Профессионал
Сообщения: 705
Зарегистрирован: 15 май 2013, 22:08
Благодарил (а): 10 раз
Поблагодарили: 3 раза

Re: Эфирная антенна Funke BM 4551

Сообщение Нэцкэ »

Вот вам на лицо истиный плагиат и воровство авторских прав производителей



Аватара пользователя
ut9ee
Профессионал
Профессионал
Сообщения: 1395
Зарегистрирован: 08 мар 2013, 10:07
Поблагодарили: 4 раза

Re: Эфирная антенна Funke BM 4551

Сообщение ut9ee »

Судя по фото усилителя, то он с 300-омным входом. Не любую антенну, без сильного усложнения ее конструкции можно подогнать под 75 Ом. И на цене это сказывается здорово, а рядовой покупатель не оценит. Зона покрытия у нас нормальная, а сверхдальний прием это уже удел фонатов. Их не так уж и много, чтобы серийно выпускать антенны с большим усилением. Потому и ставят плату согласования, чтобы сильно не усложнять конструкцию. Хоть и теряют на согласовании. Если антенну устанавливают в зоне уверенного приема, то с этим смиряются.



linoblack
Знающий
Знающий
Сообщения: 1448
Зарегистрирован: 21 янв 2013, 20:32
Поблагодарили: 2 раза

Re: Эфирная антенна Funke BM 4551

Сообщение linoblack »

Нэцкэ писал(а):Вот вам на лицо истиный плагиат и воровство авторских прав производителей
никакого плагиата и воровства авторских прав и в помине нету. информация по ПРАВИЛЬНОМУ антенностроению является открытой, и никакие секретные технологии и патенты там не используются. функе и не позициоиировала свои антенны как ноу-хау или личные суперразработки. лично меня фирма функе прельщает в первую очередь КАЧЕСТВОМ исполнения. а то, что конструктив похож, так это наоборот плюс - значит сделано ПРАВИЛЬНО.



Аватара пользователя
Нэцкэ
Профессионал
Профессионал
Сообщения: 705
Зарегистрирован: 15 май 2013, 22:08
Благодарил (а): 10 раз
Поблагодарили: 3 раза

Re: Эфирная антенна Funke BM 4551

Сообщение Нэцкэ »

А " метелика " запатенировали :pardon:
