Как доработать "польскую" антенну для приема цифрового ТВ

[plyrvt]

На прием 12 канала(длина волны 133см) длина каждого из двух верхних вибраторов(усов) какой должна быть?

~32,5 см.

+1.
4NEC2 розрахував 318 мм на частоту 223 МГц
точне значення може ще варіюватися залежно від розміру існуючого екрана та відстані до нього

[Sefirot]

Повторябельна недорога конструкція одновходової антени 15+ dBi

90x90x13 см

Викладіть, будь ласка, детальну схему з розмірами такої антени. Думаю, чимало користувачів форуму будуть Вам вдячні.

Маючи стару польку, мабуть, буде не складно перепиляти її на новий лад. Крім того, дуже легку "полячку" значно легше підняти на високу щоглу. Її буде надійно утримувати навіть, наприклад, 2-метровий алюмінієвий карниз, прикручений до верху старої залізної чи дерев’яної щогли, якщо є потреба зробити її вищою.

[plyrvt]

Екран: 916*1016 мм. По 254 мм з кожного боку відігнуті вперед на 63 мм, таким чином по ширині проекція екрану буде займати 900 мм.

План вусів:

241 мм - Довжина кожного з 16 вусів
51 мм - відігнуті вперед всі вуса
3 х 228.6 мм = 685.8 мм - висота між центрами кожного з 4 поверхів та загальна висота між крайніми центрами
31,8 мм - відстань між центрами вертикальних збираючих ліній та центрами кріплення вусів
140 - висота розкриву щупа (між кінцями щупів)
114 - зміщення між екраном і точками збору щупів / збираючою лінією

Перетин ліній з крайніх поверхів повинен бути на відстані 25 мм. Розрив в лінії 44,4 мм (по уявній прямій) повинен бути виконаний перемичкою довжиною 60.2 мм на протилежну сторону, а зазор між перехресними перемичками повинен бути не менше 25 мм по їх довжині. Іншими словами, перемичка між крайніми поверхами повинна мати загальну довжину 244,4 мм, а між центральними поверхами 228.6 мм, хоча і та і та перекривають однакову вертикальну відстань 228.6 мм

Товщина дроту:
AWG8 для вусів (діаметр 3.264 мм, перетин 16.5 мм2), AWG12 (діаметр 2.053, перетин 6.5 мм2) для лінії збору

[plyrvt]

Для фанатів 1х2 метра простинь на 18 dBi

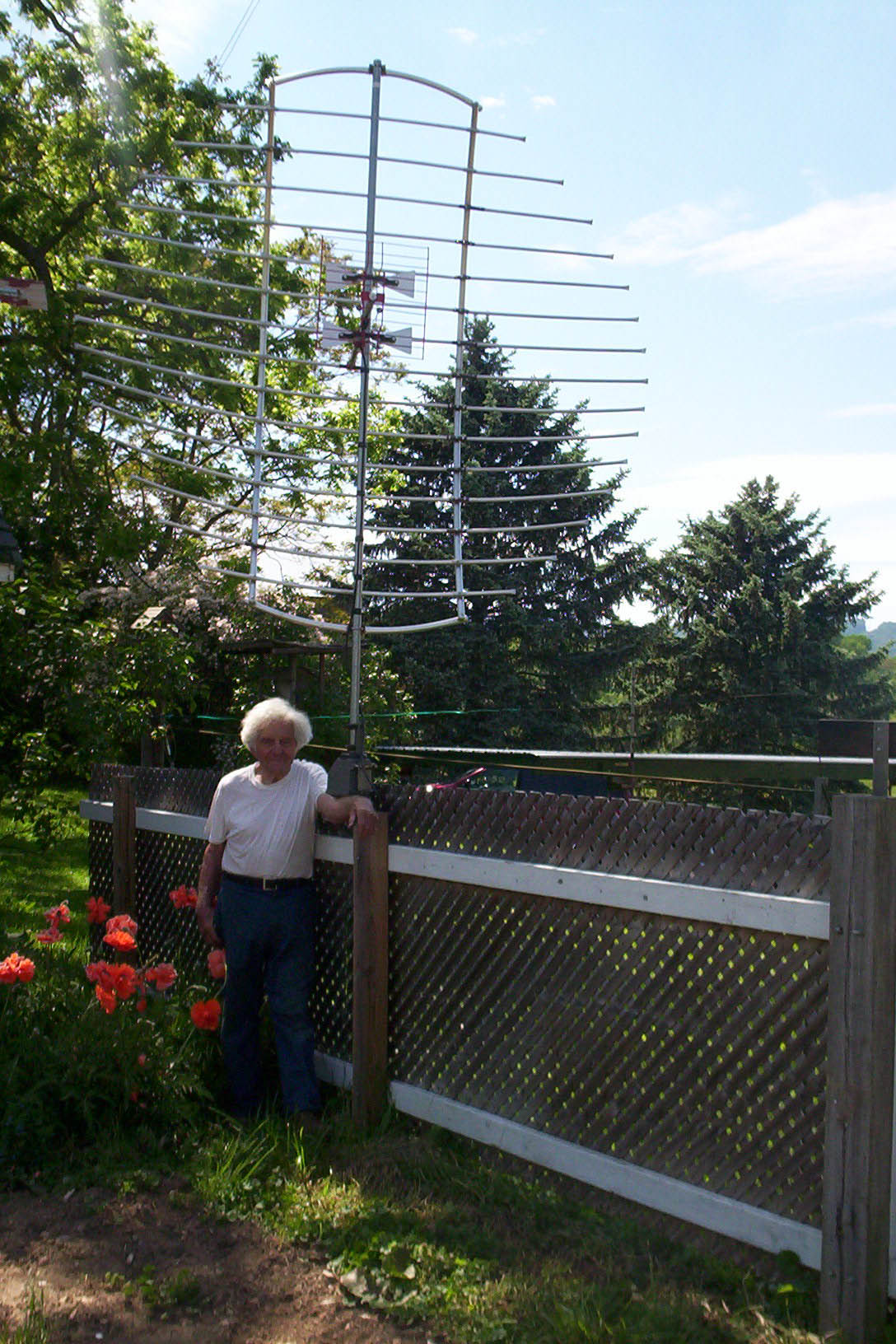

Парабола для упоротих

Антенне поле з парабол для самих упоротих

[plyrvt]

Яким чином можна організувати surge/lightning protection/arrester для МШУ в антенах Bow-Tie з гальванічно ізольованими вібраторами?

[Sefirot]

Екран кабеля замикають на заземлений рефлектор. Це певною мірою може гасити сигнал. Але, якщо він достатньо високий, то ці втрати непомітні.

[plyrvt]

Екран кабеля замикають на заземлений рефлектор. Це певною мірою може гасити сигнал. Але, якщо він достатньо високий, то ці втрати непомітні.

кабель під'єднується після МШУ.
моє питання як зняти статичний розряд до того як він попав на вхід балуна, або можливо впаятися між балуном і конденсатором С1.

[Sefirot]

Там все-одно прямий електричний контакт вібраторів з опліткою.

[plyrvt]

Там все-одно прямий електричний контакт вібраторів з опліткою.

Де контакт? Там балансний 300-омний вихід, під балун 4:1

[Sefirot]

Візьміть омметр і поміряйте, усі вібратори електрично з’єднані через обмотку трансформатора з опліткою кабеля. ЇЇ з’єднують з рефлектором, який заземляють. От і зникає уся статика. Усі так роблять. Кажуть, що навіть деякі підсилювачі перестають збуджуватися.

[plyrvt]

Візьміть омметр і поміряйте, усі вібратори електрично з’єднані через обмотку трансформатора з опліткою кабеля. ЇЇ з’єднують з рефлектором, який заземляють. От і зникає уся статика. Усі так роблять. Кажуть, що навіть деякі підсилювачі перестають збуджуватися.

через обмотку! тобто струм в первинній обмотці трансформатора наводить такий же струм у вторинній.

тому я питаю як можна захистити

як я вище писав - може впаятися між балуном і С1 ?

[Sefirot]

Там ці "обмотки" електрично з’єднані між собою.

[plyrvt]

Там ці "обмотки" електрично з’єднані між собою.

ясно що з'єднані. і з базою транзистора і конденсатором С1 вони теж з'єднані електричною пайкою.
від повільного накопичення самими вібраторами антени заряду це захищає, бо він буде безперервно і повільно стікати через балун і ніколи не накопичиться до ненульового потенціалу

від розряду в самій атмосфері, який стається коли вже заряджена давним давно газова маса, або іонний розряд в ній, набігає на електричні щупи антени - це не рятує

якщо на KL1/KL2 з високою частотою зміни подати різницю потенціалів 1 мілівольт - на обкладинці C1 утвориться з такою ж частотою зміна потенціалу 0.25 мілівольт
якщо на KL1/KL2 різко (за одиниці мікросекунд) підняти різницю потенціалу з X1 до X2 (стався короткочасний атмосферний розряд),то на обкладинці C1 утвориться в цей момент часу зміна потенціалу (X2-X1)/4. Якщо ця різниця буде вимірюватися сотнями вольт - погорить VT1 та/або просмалиться С1

[Sefirot]

моє питання як зняти статичний розряд до того як він попав на вхід балуна...

Від статики – заземлення екранного контакту.

Якщо ця різниця буде вимірюватися сотнями вольт - погорить VT1 та/або просмалиться С1

А від сотень вольт – заміна підсилювача

[plyrvt]

моє питання як зняти статичний розряд до того як він попав на вхід балуна...

Від статики – заземлення екранного контакту.

Якщо ця різниця буде вимірюватися сотнями вольт - погорить VT1 та/або просмалиться С1

А від сотень вольт – заміна підсилювача

якщо вібратори звязані з мачтою не через трансформатор балуна, а напряму (наприклад петльовий вібратор приєднаний болтом до металевої траверси), то струм статичного розряду в сотні/тисячі вольт (і мікроампери) не тече через трансформатор, а стікає коротким шляхом на мачту
